Опоры предназначены для размещения и эксплуатации телекоммуникационного оборудования и оборудования сотовой радиотелефонной связи. Высота опор от уровня поверхности земли, с учетом надземной части фундаментов, составляет: 30 м, 36 м и 40 м.
Опоры устанавливают на фундаменты различных типов. Выбор типа фундамента и сборку опор из отдельных секций производят в соответствии с указаниями проектной документации на конкретное сооружение.
При выборе типа и конструкции фундамента учитывают инженерно-геологические условия площадки строительства, несущую способность грунта основания, климатический района строительства, положение (на опоре) и параметры монтируемого оборудования.
* - для ССн 97-400 и ССн-97-500;
** для ССн 97-570 и ССн-97-650.
Примечание: секции-стойки промежуточные (марки ССп) допускаются выполнять длиной до 22000 мм, при этом для каждого типа изделия по несущей способности схема армирования поперечного сечения сохраняется. Расчет расхода бетона и арматурной стали выполняют пропорционально длине изделия.
|

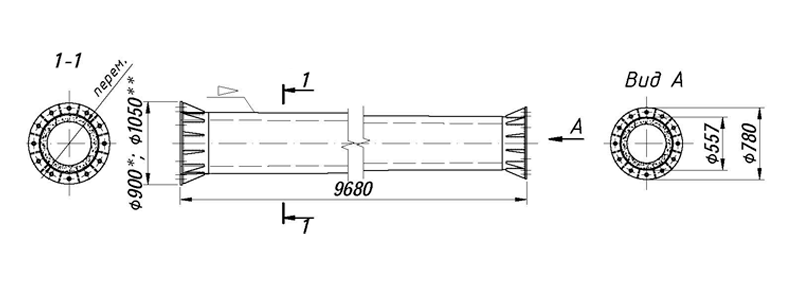

Техническая документация
|
Черт. 2020-310/10-КЖ |
|
Расход материалов
|
Бетон, м3: 1,27, Сталь, кг: 736,9 |
|
Марка бетона
|
С 35/45 |
|
Длина, мм
|
9680 |
|
Масса, ед. т.
|
3,6 |
|
Морозостойкость
|
F300 |
|
Водонепроницаемость
|
W8 |
|
Страна производства
|
Беларусь |
